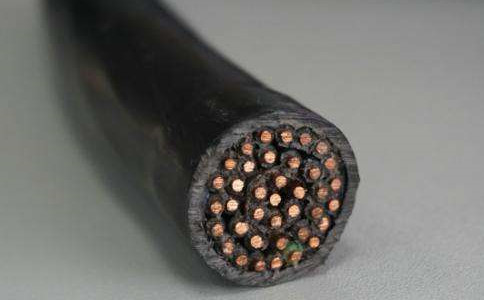

控制電纜是適用于工礦企業、能源交通部門、供交流額定電壓450/750伏以下控制、保護線路等場合使用的聚氯乙烯絕緣、聚氯乙烯護套控制電纜。

今天，易初電纜為您介紹控制電纜的基本型號、性能特點和技術參數等，幫助您更好地完成電纜的選型。

一、控制電纜的基本型號說明

    控制電纜常見的基本型號如下：

KVV：銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜

KVVR：銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜　

KVVP：銅芯聚氯乙烯絕緣聚氯乙烯編織屏蔽控制電纜　

KVVRP：銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制軟電纜　

KVVP2：銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜

KVVP22：銅芯聚氯乙烯絕緣聚氯乙烯護套銅線編織屏蔽、鋼帶控制電纜

KYJV：銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜

KVJVR：銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜　　

二、控制電纜的性能特點

1. 直流電阻：20℃， 0.4mm銅線，小于等于148Ω/km ，0.5mm銅線，小于等于95Ω/km。

2. 絕緣電氣強度：導體之間1min 1kv不擊穿，導體與屏蔽1min 3kv不擊穿。

3. 絕緣電阻：每根芯線與其余線芯接地，控制電纜大于10000MΩ.km，HYAT電纜大于3000MΩ.km。

4. 工作電容：平均值52±2nF/km。

5. 遠端串音防衛度：150kHZ時指定組合的功率平均值大于69dB/km。

三、控制電纜的技術參數

1. 額定電壓：U0/U為450/750V。 　　

2. 工作溫度：導體線芯長期工作溫度為70℃、105℃兩種，電纜敷設溫度不低于0℃。 　　

3. 推薦彎曲半徑如下：　　

（1）無鎧裝電纜，應不低于電纜外徑的6倍； 　　

（2）鎧裝或銅帶屏蔽電纜，應不低于電纜外徑的12倍； 　　

（3）屏蔽軟電纜，不低于電纜外徑的6倍。 　　

4. 控制電纜泛指設備儀表供電/信號控制。　　

5. 代表型號：KVV/KYJV/還有其它儀表線等等。

以上就是易初電纜關于控制電纜的簡單介紹，希望能夠幫助大家更好地完成電纜選型，感謝關注易初電纜。
